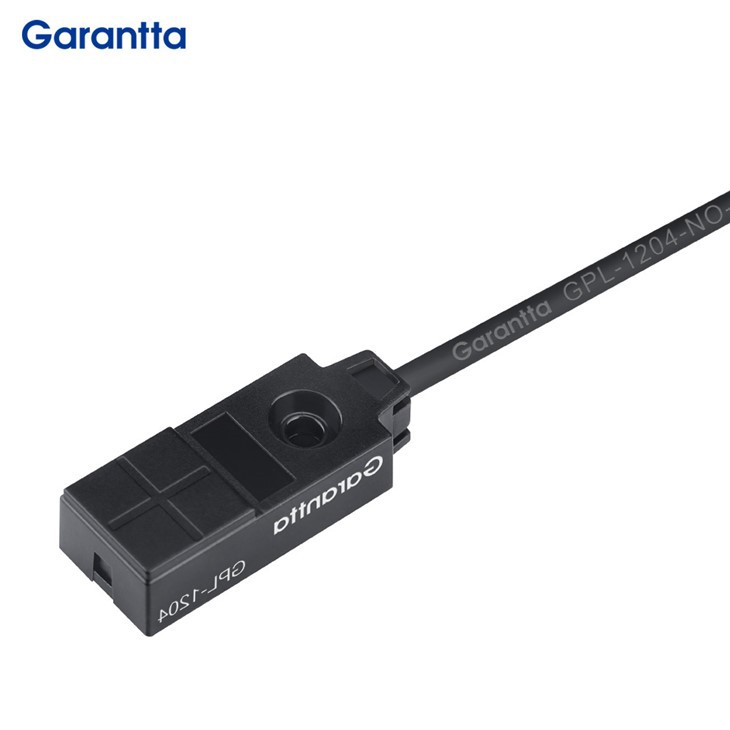

Плосък индуктивен сензор

Квадратният плосък индуктивен сензор NPN PNP е без{0}}контактен сензор, който използва принципа на индуктивността за откриване на близостта на обекти. Състои се от високо-честотен осцилатор и верига за обработка на усилване. Когато метален обект се приближи до сензорната глава на сензора, вътре в обекта се генерират вихрови токове. Този вихров ток реагира на безконтактния превключвател, намалявайки способността за трептене на безконтактния превключвател и променяйки параметрите на вътрешната верига. Това може да идентифицира дали има приближаващ метален предмет и след това да контролира включването или изключването на превключвателя.

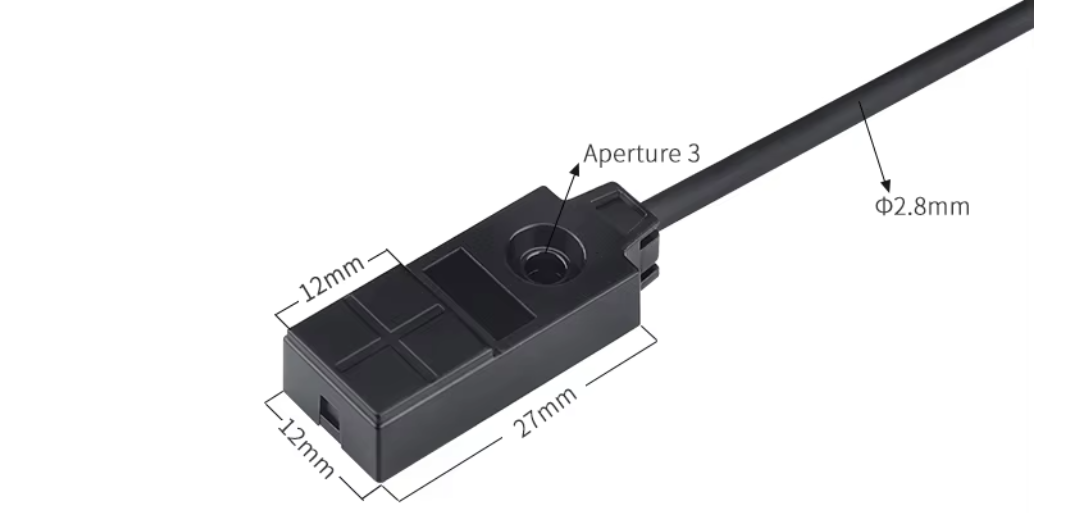

• Миниатюризиран дизайн: Обикновено разполага с компактна квадратна или правоъгълна структура (като M8, M12 или дори по-малки размери), което го прави идеален за инсталиране в ограничено пространство-модерно оборудване за автоматизация.
• Без{0}}откриване на контакт: Открива метални цели без физически контакт, което води до липса на износване и дълъг живот.
• Бърза скорост на реакция: Високата честота на превключване отговаря на изискванията за броене и позициониране на високо-скоростните производствени линии.
• Силна способност срещу{0}}смущения: Не разполага с вътрешни механични контакти и отлично уплътняване (обикновено степен на защита IP67), което му позволява да издържа на сурови индустриални среди като масло, прах и влага.
• Гъвкава инсталация: Квадратната структура обикновено осигурява множество монтажни повърхности, което улеснява интегрирането в приспособления, водещи релси или вътрешни машини.

Като компонент за обратна връзка за позицията, индуктивните сензори са широко използвани в почти всички индустрии и области на автоматизирано управление, като играят ключова роля в откриването и надеждната работа на автоматичните системи за управление.

1. Приложение в автомобилната индустрия Плоските индуктивни сензори са обичаен начин за локализиране на метални предмети от близко разстояние. Той се използва широко в автомобилостроенето. Процесът на производство на автомобили включва главно четири основни части: щамповане, заваряване и боядисване и окончателно сглобяване. Индуктивните сензори се използват широко във всяка част. Особено в цеховете за заваряване, боядисване и сглобяване, много индуктивни сензори са разпределени в верижните конвейерни линии за натрупване и разтоварване, които играят роля при откриване на приплъзване или откриване на отделяне на релси.

2. Приложение в машиностроителната индустрия

Машините са носител на напреднала производствена технология и основно средство за производство на основното оборудване. Те са основното оборудване на индустрията за производство на оборудване и обслужват главно индустрии като военна промишленост, селскостопански машини, инженерни машини, електрическо оборудване, железопътни локомотиви и кораби. В машиностроителната индустрия електрическите сензори се използват широко. Често се използва за измерване на изместване, размер и момент на натиск. Освен това има много приложения при броене, напрежение, поток, специфично тегло, позициониране на метал и не-разрушителен тест.

3. Приложение в индустрията на роботиката

Като средство за позициониране и откриване, различни сензори са популяризирани във всички аспекти на производствената линия, особено сензори за машинно зрение, използвани при автоматизирани роботи и плоски индуктивни сензори, широко използвани за позициониране. Индуктивните сензори следят работното състояние на цялата линия в реално време.

В: Какви са някои често срещани предпазни мерки и погрешни схващания при инсталиране и използване на миниатюрен плосък индуктивен сензор?

A: Правилната инсталация и употреба са от решаващо значение за осигуряване на надеждност:

• Предпазни мерки при инсталиране:

Избягвайте метална намеса: Трябва да се остави известно пространство (обикновено 1 пъти разстоянието на откриване) около сензорната повърхност на сензора, за да се предотврати близостта до метални монтажни скоби, основни плочи или тялото на машината, в противен случай това ще доведе до неизправност на сензора или намалено разстояние за откриване. Използването на не-метални материали (като пластмаса) за монтажни скоби е добра практика.

Подравнете целевия обект: Уверете се, че металният целеви обект навлиза в зоната на откриване перпендикулярно на сензорната повърхност и че размерът на целевия обект не е по-малък от размера на сензорната сензорна повърхност за оптимални резултати.

Момент на затягане: Използвайте подходящи гайки или винтове за закрепване, като избягвате прекаленото затягане, което може да причини деформация и повреда на корпуса.

• Окабеляване и електрически предпазни мерки:

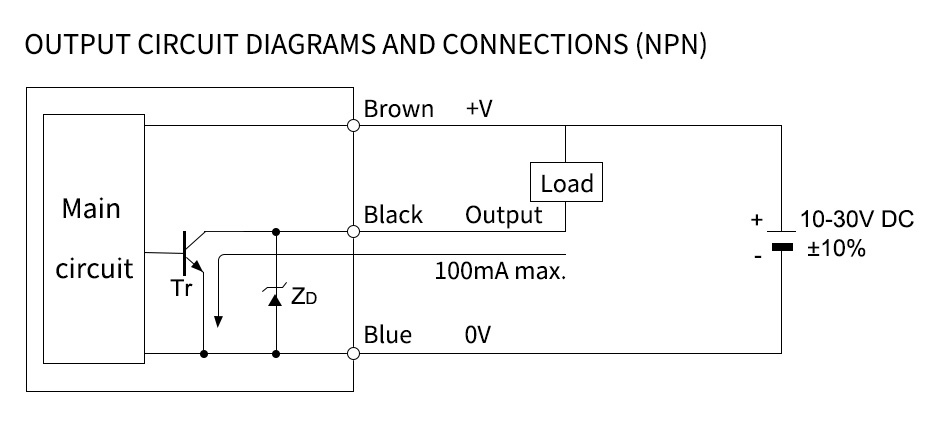

Правилно разграничаване на NPN/PNP: Това е най-често срещаната грешка при окабеляване. Винаги се обръщайте към ръководството с инструкции за свързване на положителните и отрицателните клеми на захранването и сигналната линия.

Защита на товара: Ако задвижвате индуктивен товар (като релета, намотки на електромагнитен клапан), диод за свободен ход трябва да бъде свързан паралелно през товара, за да се предотврати пиковете на индуктивното напрежение да повредят вътрешната верига на плоския индуктивен сензор.

Стабилност на захранването: Използвайте стабилно, чисто захранване с постоянен ток и избягвайте споделянето на една и съща захранваща линия с високо{0}}мощно оборудване като двигатели и инвертори. Инсталирайте филтър, ако е необходимо.
